Научно-практическая и опытно-конструкторская деятельность ОКТБ «Орбита» при НПИ в Ракетно-космической отрасли началась с создания (1975 по 1978 годы) специализированного тренажера «Бивни» пилотируемого транспортного корабля «Союз» для предстартовой подготовки космонавтов на космодроме «Байконур».

Наши специалисты были добросовестными, способными учениками, они имели хорошую инженерную подготовку и немалый опыт создания систем управления сложными, техническими объектами, поэтому в короткое время они стали способными создавать тренажеры и тренажерные комплексы. Специалисты ОКТБ «Орбита» приняли для себя, как аксиому – они, создатели тренажеров, не имеют право на ошибку, которая может привести к привитию космонавтам ложных навыков, что от их качества работы, от их научной и инженерной честности, от их добросовестности и ответственности зависит очень многое, возможно, жизнь космонавтов, выполнение дорогостоящей программы полета в космос и т.д.

Первый тренажер сближения, причаливания и стыковки транспортного космического корабля «Союз» для предстартовой подготовки космонавтов на космодроме «Байконур» наш коллектив разработал в течение 1975-1978гг. и установил на космодроме «Байконур» наш коллектив разработал в 1979 году. С этого времени началось успешное использование этого тренажера для предстартовой подготовки экипажей космонавтов вплоть до 1992 года на космодроме «Байконур». В дальнейшем он обеспечивал подготовку экипажей космонавтов в ЦПК имени Ю.А Гагарина.

Итак, наш старт в космическом тренажеростроении был успешным. И этот успех был достигнут не только благодаря большому опыту коллектива по созданию крупных программно-технических комплексов для оборонной промышленности, наличия высококвалифицированных специалистов различных специальностей, созданной нами серьезной материально-технической базы, но и благодаря нашим блестящим учителям – специалистам ЦПК имени Ю.А. Гагарина. Благодаря выше сказанному наш первенец- тренажер «Бивни», по словам летчиков-космонавтов СССР А.А. Леонова, В.А. Шаталова, В.А. Джанибекова, В.П. Савиных, В.Г. Корзуна был лучшим тренажером для стыковки транспортного корабля «Союз» с орбитальной космической станцией.

6 июня 1985 года в 10:39 (МСК) «Союз-Т13» (экипаж старта: командир корабля – Джанибеков Владимир Александрович, бортинженер корабля – Савиных Виктор Петрович) стартовал со стартовой площадки №1 Байконура. «Союз Т-13» - пилотируемый космический корабль, направленный на восстановление работоспособности станции Салют-7. Данный полет является одной из сложнейших и успешных в техническом отношении космических экспедиций, когда-либо проводившихся советскими и российскими участниками космической программы- впервые были на практике отработаны методы наведения, сближения и стыковки с неуправляемым космическим объектом, реактивация вышедшей из строя космической станции в экстремальных для человека условиях.

Тренажер «Бивни» подтвердил высокую оценку, обеспечив успешную подготовку экипажа космонавтов В.А. Джанибекова и В.П. Савиных для стыковки космического корабля «Союз-13» с «мертвой», «некооперируемой» станцией «Салют-7» в 1985 году во время экспедиции по спасению этой станции. Именно после блестящей стыковки космического корабля «Союз-13» со станцией «Салют-7», выполненной Владимиром Александровичем Джанибековым, он передал из Космоса: «Спасибо «Бивням!». Это – была высокая оценка работы нашего коллектива.

В 1987 году - группе специалистов ОКТБ «Орбита» (С.И. Потоцкий, А.В. Горепекин, В.М. Радченко, М.А. Федоров, Ю.Е. Прохоров), ЦПК имени Ю.А. Гагарина и РКК «Энергия» была присуждена Государственная премия СССР в области науки и техники за разработку и создание тренажера «Бивни».

Дальнейшая деятельность ОКТБ «Орбита» в области космического тренажеростроения, в области создания технических средств для подготовки космонавтов (ТСПК) в ЦПК имени Ю.А. Гагарина становилась все более масштабной и ответственной.

Перед коллективом ОКТБ «Орбита» была поставлена задача - научно обосновать и практически обеспечить переход в ЦПК имени Ю.А. Гагарина от автономно действующих тренажеров к тренажерным комплексам, которые обеспечивали бы возможность коллективного использования унифицированных технических и программных средств тренажеров и взаимодействие тренажеров в процессе проводимых совместных тренировок космонавтов. То есть перед коллективом ОКТБ «Орбита» была поставлена задача разработки принципиально новых технологий создания технических средств подготовки космонавтов в ЦПК имени Ю.А. Гагарина на базе и в составе тренажерных комплексов.

Никто в СССР до нас, не решал такие задачи. В то время не было опыта создания тренажерных комплексов, да и существовавшая тогда в нашей стране вычислительная техника далеко не в полной мере обеспечивала решение задач моделирования динамики полетов, логики работы бортовых систем, синтеза цифровых систем визуализации внешней обстановки. Ни одно из предприятий Министерства авиационной промышленности, институты Академии наук, вузы, другие организации не брались за решение этой задачи, объясняя тем, что у них нет специалистов для выполнения масштабной работы. За решение этой сложной задачи взялось ОКТБ «Орбита» при НПИ. Аргументами для принятия такой сложной задачи: наличие в ОКТБ «Орбита» специалистов самых различных специальностей, довольно крупный коллектив (500 человек) молодых сотрудников ОКТБ «Орбита», имеющих большой опыт в создании сложных программ, технических комплексов, наличие современной материально-технической базы. Решением ВПК при СМ СССР в 1979 году ОКТБ «Орбита» была поручена разработка и создание тренажерного комплекса «Белладонна», в который должны были войти два тренажера:

По программе ДОС «Салют» было подготовлено 66 экипажей, 33 из которых совершили космические полеты.

Это был первый опыт не только в нашей стране, но и за рубежом создания тренажерных комплексов для подготовки космонавтов.

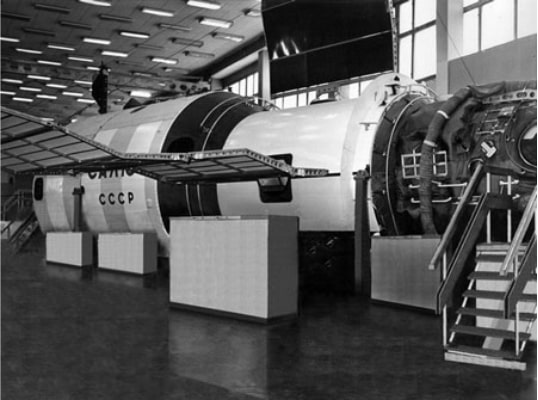

Тренажерный комплекс «Белладонна» стал прологом к созданию тренажно-моделирующего комплекса (ТМК) и его тренажно-моделирующего комплекса (ТМК) и его тренажерного комплекса «Ермак». Без опыта создания тренажерного комплекса «Белладонна» было бы очень трудно создать уникальный, масштабный ТМК, а затем и тренажерный комплекс для Международной космической станции.

Космические тренажеры и комплексы – это составная, важная часть пилотируемой космонавтики. На них космонавты в ЦПК имени Ю.А. Гагарина учатся на земле летать в космосе. Вот почему космические тренажеры отличаются высокой степенью адекватности реальным пилотируемым космическим аппаратам. Они, по существу, являются интерактивными аналогами реальных космических кораблей и космических станций.

Уже на следующий год, после сдачи в эксплуатацию тренажера «Бивни» и начало работ ОКТБ «Орбита» по разработке тренажерного комплекса «Белладона», вышло Постановление Совета Министерств СССР №25-7 от 25.01.1980г. «О создании в ЦПК имени Ю.А. Гагарина Тренажно-моделирующего комплекса для подготовки космонавтов», который должен был обеспечить подготовку отечественных космонавтов и зарубежных астронавтов для выполнения отечественной космической программы «орбитальный комплекс «Мир» (ОК «Мир»). Этим Постановлением головной организацией было назначено ОКТБ «Орбита», а приказом министра- В.Е. Шукшунов был назначен главным конструктором этого крупного, нового, не имеющего аналогов в нашей стране и за рубежом, комплекса.

Так в 1980 году Постановлением Совета Министров СССР была поставлена задача создания крупного, масштабного, не имеющего аналогов в мире, тренажно-моделирующего комплекса для подготовки советских космонавтов и зарубежных астронавтов в ЦПК имени Ю.А. Гагарина. Ядром этого комплекса был созданный ОКТБ «Орбита» тренажерный комплекс «Ермак-27», в который вошли 11 комплексных и специализированных тренажеров для подготовки космонавтов в ЦПК имени Ю.А. Гагарина по программам: «ОК «Мир»», «МирШатлл», «Мир-НАСА».

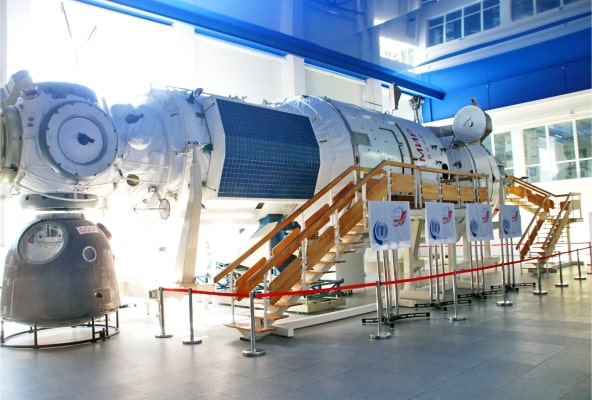

Тренажерный комплекс «Ермак» для подготовки космонавтов по программе «Орбитальный комплекс «Мир» (ОК «Мир») создавался для:

Тренажерный комплекс «Ермак-27» вводился в эксплуатацию поэтапно.
После завершения его разработки в составе «Ермак-27» функционировало 11 тренажеров (включая автономные тренажеры, построенные с использованием технологии тренажерных комплексов).

ОКТБ «Орбита» возглавляло масштабную кооперацию по созданию ТМК для ЦПК имени Ю.А. Гагарина, в которую входили 14 министерств и ведомств, более 50 предприятий, НИИ, КБ, академических институтов и вузов. В 1983 году в ЦПК имени Ю.А. Гагарина была внедрена первая очередь ТМК, а в 1986 году- 2-я очередь, и дальше ТМК развивался, пополняясь новыми тренажерами, вплоть до 2001 года.

Как известно, в 2001 году произошло затопление орбитального комплекса «Мир». К этому времени на базе Тренажерно-моделирующего комплекса (ТМК) было создано 11 комплексных и специализированных тренажеров для подготовки космонавтов, что позволило обеспечить высококачественную подготовку 62 экипажей космонавтов и астронавтов, 31 экипаж космонавтов совершил полет в Космос.

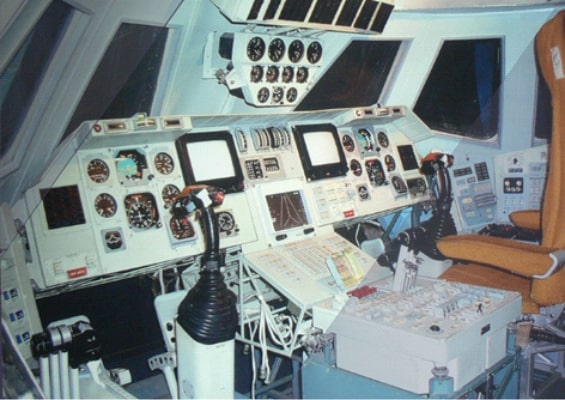

1988 г – создание в ЦПК имени Ю.А. Гагарина тренажерного комплекса «Ермак-35» для подготовки космонавтов по программе «Буран». «Буран» - космическая программа советской многоразовой транспортной космической системы (МТКС)

Практически одновременно с созданием тренажерного комплекса «Ермак-27», входящего в состав ТМК, ОКТБ «Орбита», как головная организация, создавало в ЦПК имени Ю.А. Гагарина тренажерный комплекс «Ермак-35» для подготовки космонавтов по программе «Буран». В составе этого комплекса наше предприятие совместно с контрагентами создало 6 комплексных и специализированных тренажеров:

В 1990 году работы по программе «Буран» были приостановлены, а в мае 1993 года программа была окончательно закрыта.

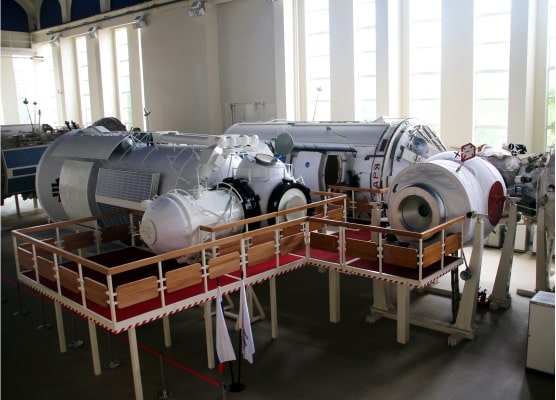

Прежде чем лететь в космос, космонавты должны часами отрабатывать на практике навыки, приобретенные во время теоретических занятий. Разработка и строительство в ЦПК имени Ю.А. Гагарина комплекса тренажеров Российского сегмента Международной космической станции ведется с 1995 года по настоящее время. Все тренажеры Центра подготовки космонавтов выполнены в полноразмерном масштабе, оснащены габаритными макетами блоков и пультовым оборудованием в тренажерном исполнении, внешний вид и интерьер рабочих мест космонавтов по отделке, окраске, освещенности, расположению оборудования, органов управления практически не отличается от оригиналов.

В состав тренажерного комплекса Российского сегмента МКС входят следующие тренажеры:

Особенности комплекса является высокая степень интеграции его систем. Тренажеры орбитальных модулей РС МКС функционируют в режиме коллективного использования вычислительных средств, средств контроля и управления тренировкой, отдельных средств имитации внешней визуальной обстановки как автономно, так и совместно, образуя единый технический комплекс. Остальные тренажерные средства функционируют автономно и имеют информационную связь друг с другом.

Структура комплекса позволяет гибко изменять программные и аппаратные средства под задачи подготовки, развивать и модернизировать отдельные компоненты, не затрагивая остальные части тренажера.

Многолетнее сотрудничество Центра подготовки космонавтов имени Ю.А. Гагарина и Центра тренажеростроения доказывает, что существующая в Центре тренажеростроения технология создания и развития тренажерных комплексов способна обеспечивать необходимое соответствие тренажерного комплекса РС МКС, находящегося в Центре подготовки космонавтов, с реальной конфигурацией РС МКС на орбите. Это, в свою очередь, дает возможность успешно готовить космонавтов, прививать им требуемые навыки для функционирования в космосе и выполнения программы полета.

Тренажер ФГБ разработан и изготовлен ООО «Центр тренажеростроения и подготовки персонала», введен в эксплуатацию в августе 1998 года, до запуска реального модуля «Заря», который был успешно выведен на орбиту с помощью ракета-носителя «Протон» 20 ноября 1998 года. В последующие годы тренажер ФГБ был модернизирован в соответствии с изменениями на штатном изделии, эксплуатируются по настоящее время.

Тренажер ФГБ предназначен для подготовки экипажей космонавтов и астронавтов по выполнению программы полета при работе на борту модуля «Заря» Российского сегмента МКС.

На тренажере обеспечивается решение следующих задач подготовки:

Комплексный тренажер Служебного модуля Российского Сегмента МКС введен в эксплуатацию в ЦПК имени Ю.А. Гагарина в августе 1998 года. Впервые в истории отечественной космонавтики комплексный тренажер СМ был создан и сдан в эксплуатацию раньше полетного изделия – модуля «Звезда», который был запущен на ракета-носителе «Протон» 12 июля 2000 года и пристыкован к МКС 26 июля 2000 года. В последующие годы, вплоть до 2016 года, тренажер СМ был модернизирован в соответствии с изменениями на штатном изделии, функционирует в настоящее время. Тренажер предназначен для подготовки экипажей космонавтов и астронавтов по выполнению программы полета при работе на борту модуля «Заря» российского сегмента МКС.

На тренажере обеспечивается решение следующих задач подготовки:

Комплексный тренажер Стыковочного отсека Российского Сегмента МКС введен в эксплуатацию в ЦПК имени Ю.А. Гагарина в 2003 году, впоследствии (до 2016 года) были проведены доработки в соответствии с изменениями на штатном изделии. Используется при проведении комплексных тренировок космонавтов в настоящий период времени.

Тренажер предназначен для подготовки экипажей космонавтов и астронавтов по выполнению программы полета при работе на борту модуля «Пирс» российского сегмента МКС.

На тренажере обеспечивается решение следующих задач подготовки:

После проведения приемочных испытаний в октябре 2013 г. тренажер модуля МИМ-1 введен в эксплуатацию.

В 2014-2015 г.г. модернизирован в соответствии с рекомендациями, полученными в ходе проведения испытаний.

Тренажер модуля МИМ-1 предназначен для подготовки экипажей космонавтов и астронавтов по выполнению программы полета при работе на борту модуля «Рассвет» Российского сегмента МКС.

Тренажер модуля МИМ-1 обеспечивает решение следующих задач подготовки:

РМО МИМ-1 обеспечивает размещение и подключение переносной научной аппаратуры:

Разработка и создание изделия выполнялись в рамках договора 2011- 2013г.

После проведения приемочных испытаний в октябре 2013 г. тренажер модуля МИМ-2 введен в эксплуатацию.

В 2014-2015 г.г. модернизирован в соответствии с рекомендациями, полученными в ходе проведения испытаний.

Тренажер модуля МИМ-2 предназначен для подготовки экипажей космонавтов и астронавтов по выполнению программы полета при работе на борту модуля «Поиск» Российского сегмента МКС.

Тренажер модуля МИМ-2 обеспечивает решение следующих задач подготовки:

В РМО размещены макеты и действующие элементы бортовых систем модуля МИМ-2, с которыми экипажи работают в процессе космического полета.

Разработка и создание изделия выполнялись в рамках договора 2011-2013 г.

После проведения приемочных испытаний в октябре 2013 г. УТМ ТГК «Прогресс-М» введен в эксплуатацию.

В 2014-2015 г.г. модернизирован в соответствии с рекомендациями, полученными в ходе проведения испытаний.

Учебно-тренировочный макет (УТМ) транспортного грузового корабля (ТГК) «Прогресс-М» предназначен для проведения комплексных тренировок по действиям в аварийных ситуациях и по разгрузочно-погрузочным работам.

УТМ ТГК «Прогресс-М» обеспечивает решение следующих задач подготовки:

В 2014 году проведены приемочные испытания и сдача тренажера МЛМ в эксплуатацию. Предстоит модернизация тренажера КТ МЛМ в связи с изменениями штатного изделия.

Тренажер МЛМ предназначен для подготовки экипажей космонавтов и астронавтов по выполнению программы полета при работе на борту модуля «Наука» Российского сегмента МКС.

КТ МЛМ обеспечивают решение следующих задач подготовки:

Для тренажера МЛМ разработана модель бортовой вычислительной машины (МБВС МЛМ) и дополнительные подсистемы системы жизнеобеспечения.

Для лабораторных исследований в РМО тренажера предусмотрены унифицированные рабочие места - устройства для установки и подключения научного оборудования.
